彎管流量計應用案例分析

前言：彎管流量計應用非常廣泛，特別是管道、蒸汽計量方面。一般能在￠10mm～￠2000mm的大范圍管道中精確測量各種流體的流量，其中彎管傳感器可耐高溫、耐高壓，還可以在超市、防塵、震動等各種不好的環境中正常工作，無需插入件，也無附加阻力損失，還有結構簡單，安裝方便等優點。

1、彎管流量計應用蒸汽計量

彎管流量計應用于蒸汽流量的測量，使蒸汽流量測量裝置容易泄漏的難題得到根本性的解決，無阻力損失的優點，便可獲得更好的經濟效益，耐磨損、長時間運行而不需要復雜維護和修理，使運行維修費用降低到最低點。

大慶石化公司化工廠一廠（以下簡稱“我廠”），原蒸汽計量采用標準孔板法蘭取壓方式，由于S100（10Mpa）蒸汽壓力高，觀景12in，每套孔板有兩個密封墊片，每次在送與停切換過程中，受熱脹冷縮作用，導致孔板泄漏，最終無法使用。當使用彎管流量計，則采用焊接安裝方式，就徹底解決了以上弊病，保證了S100計量表的長時間運行。

利用彎管流量計可測兩雙向流原理，在一條管道上安裝一個流量傳感器，安裝兩臺差壓變送器，可以實現雙方互供蒸汽的計量，兩臺差壓變送器正負壓相互反接，采用同一溫壓補償，大大節省了成本開支。

加入電廠鍋爐出現問題，由我廠給外網提供蒸汽動力，反之，由電廠給我廠提供蒸汽動力。

2、彎管流量計應用溫壓補償

為了保證蒸汽介質流量測量的準確性，必須在測量介質流量的同時，測量出介質的溫度和壓力值，利用DCS的運算補償功能，在線對機制的密度進行計算和補償。溫壓補償公式如下：

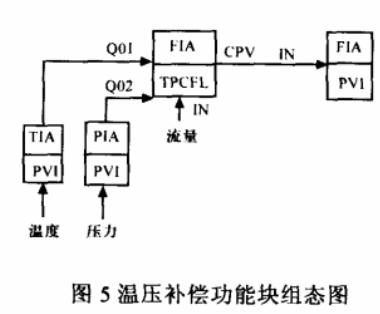

我廠采用日本橫河的CS3000 DCS控制系統，它具備在線溫壓補償運算的功能，能對我廠蒸汽測量中密度的變化進行必要的在線補償和修正。如圖5

在溫壓補償功能塊TPCFL得詳細組態中，需要填寫是溫度補償還是壓力補償，可同時補償還是單獨補償。
