電磁流量計在選型時要點測量中不穩定因素分析

      隨著電子技術的發展電磁流量計也是迅速發展起來的新型流量測量儀表，發展至今已經有了很多類型的流量計產品。電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用于測量含有固體顆�；蚶w維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等。

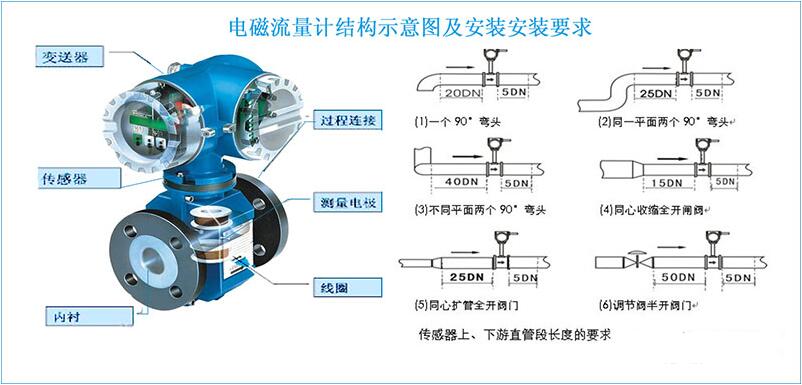

　　電磁流量計是根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器，主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。

　　那么用戶應該如何選擇電磁流量計產品呢?下面小編就來具體介紹一下電磁流量計的選型要點，希望可以幫助到大家。

　　1.流量計類型的選擇

　　電磁流量計按結構形式分為分體型和一體型兩種類型。選擇分體型還是一體型的基本原則是：當流量計在復雜環境條件下(如在高溫流體、爆炸性氣體及存在劇烈震動的場所和水有可能淹沒的場所等)使用時，應選用分體型構造。一般良好環境條件下可使用一體型電磁流量計。

　　2.口徑與量程選擇

　　變送器口徑通常選用與管道系統和同的口徑。如果份道系統有待設計，則可根據流母范圍和流速來選擇口徑。對于電磁流量計來說，流速以2-4m/s較為適宜。在特殊情況下.如液體中帶有固體顆粒，考慮到磨損的情況，可選常用流速≤3m/s,對于易附管壁的流體，可選用流速≤2m/s,流速確定以后，可根據來確定變送器口徑。變送器的量程可以根據兩條原則來選擇:一是儀表滿量程大于預計的最大流最值，二是正常流址大于儀表滿量程的50%，以保證一定的測量精度。

　　3.根據用途選擇流量計

　　電磁流量計根據用途分為潛水型、防爆型、衛生型、高壓型和一般型。潛水型一般用于明渠流量測量;防爆型用于可能具有可爆炸性氣體環境，如經常在煤礦、化工、油田等環境下使用;衛生型的特點是容易拆卸沖洗消毒，并可快速安裝，適用于食品、醫藥部門;高壓型用于鉆井循環泥漿、固井水泥漿、壓裂酸化工藝的鹽酸、采油工藝的高壓注水等液體流量的測量與控制;一般型用于除上述之外的一般用途。

　　4.襯里、電極、接地環材質的選擇(1)襯里材料的選擇：在金湖電磁流量計選型中，對于有些介質如循環水、冷凍水、亞硫酸鉀、低溫低濃度的氫氧化鉀堿液等，測量管需用316不銹鋼即可，不需要加襯里。相反對于強腐蝕介質則必須增加測量管襯里。測量管常用的襯里材料有氯丁橡膠、氟塑料、氧化鋁陶瓷等。在使用過程中要根據不同介質的化學性質選用不同材料的襯里。

      電磁流量計電極和接地環材料：選擇電極材料時首先要考慮電極對測量介質的耐腐蝕性，其次考慮是否會產生鈍化等表面效應。另外選擇電極材料時還需要根據介質的化學特性選用不同材料的電極。

　　電磁流量計在測量中出現輸出不穩定因素分析：

　　1、檢查管內液體是否沖滿？液體是否含有氣泡？--傳感器下游設置集氣包和手動排氣閥，以便于檢查確認。

　　2、開始檢查電磁流量傳感器的管系是否有脈動流動擾動源--流動動力源是否為往復泵或膜片片泵。

　　a、加裝氣容室和阻流件以減緩脈動量

　　b、增加儀表阻尼量

　　檢查下游泵閥是否出現獵振？如是：改善控制閥控制特性

　　檢查是否有其他產生波動的擾動源？如有：就有針對性的排除擾動源。

　　3、連接與絕緣管道或防腐襯里管道時，在傳感器兩端加裝接地環或接地短管。

　　如接地良好那么檢查管道是否有雜散電流等干擾。如有干擾移動干擾源。

　　如無干擾那么檢查傳感器附近是否有大功力變壓器等強磁場源。如有那么就改變安裝位置，原理強磁場源。

　　4、檢查液體物性--是否為漿液--液體電導率是否均勻--液體電導率是否過低.

　　5、檢查傳感器是否良好接地？

　　如沒有良好接地：a、傳感器及相臨管道實現第三種接地（100歐以下）

　　電磁流量計是測量管道內無阻流件，因此沒有附加的壓力損失;測量管道內無可動部件，因此傳感器壽命極長。傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗最低的流量儀表之一。
