了解渦街流量計內部結構更好運用

　　渦街流量計用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

　　渦街流量計無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

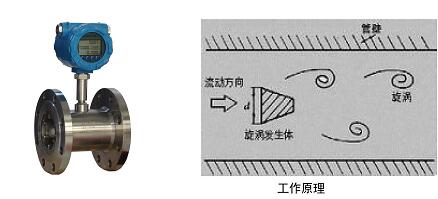

　　渦街流量計工作原理：在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如圖所示，旋渦列在旋渦發生體下游非對稱地排列。

　　渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

　　渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：

　　f=Stv/d

　　式中:f為旋渦的釋放頻率，Hz；v為流過旋渦發生體的流體平均速度，m/s；d為旋渦發生體特征寬度，m；St為斯特羅哈數，無量綱，它的數值范圍為0.14－0.27。

　　St是雷諾數的函數，St=f（l/Re）。

　　當雷諾數Re在102~105范圍內，St值約為0.2，因此，在測量中，要盡量滿足流體的雷諾數在102~105，旋渦頻率f=0.2v/d。

　　由此可知，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式q=vA可以求出流量q，其中A為流體流過旋渦發生體的截面積。

　　渦街流量計確定傳感器的結構，關系著整個流量計的性能及價格周期，傳感器分為多種類型，適用于各種場合的應用，下面美安特儀表為大家具體分析的功能結構：

　　1、連接方式：法蘭卡裝式(表體不帶法蘭)或法蘭連接式(表體本身帶法蘭)。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。

　　2、結構類型：一體型結構和分體型結構。渦街流量計一般采用一體型結構，只有在特殊場合下采用分體型結構(如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時)。

　　3、顯示方法：無現場顯示、帶現場顯示和只帶現場顯示�，F(xiàn)場顯示是指在表頭上裝有液晶顯示器，可顯示累積流量、瞬時流量等參數。

　　4、渦街流量計信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度;同時，在通常的傳輸距離內，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。

　　5、防爆型式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。

　　江蘇美安特自動化儀表有限公司擁有一批長期從事自動化控制研究的設計、研制、安裝調試的專業高科技人才，為各行業提供了滿意的成套系統。積淀豐富的技術、管理經驗、能夠快速、加工工藝先進、檢測手段齊全，產品質量穩定，以精確、可靠的產品，完善的售后服務體系，為用戶提供技術服務贏得眾多用戶的信賴便捷的。
