雙法蘭差壓變送器測量液位安裝示意圖

    采用普通的差壓式變送器檢測液位，一般是用導壓管與被測對象相連，被測介質直接通過導壓管進人變送器的正、負壓室。當被測介質貓度很大、容易沉淀、結晶或腐蝕性很強的情況下，就極易引起導壓管的堵塞或儀表的腐蝕。為此，可使用法蘭式差壓液位變送器來進行正常的液位測員，如圖4一4所示。

www.0375114.cn提供
    被測介質有大量沉淀或結晶析出，致使容器壁上有較厚的結晶或沉淀，宜采用插人式單法蘭，如圖4一4(a)所示。檢測介質貓度大、易結晶、沉淀或聚合引起堵塞的場合，用平單法蘭，如圖4一4(b)所示。當被測介質腐蝕性較強，而負壓室又無法選用合適的隔離液時，可用平雙法蘭差壓變送器，如圖4一4(c)所示。對于強腐蝕的被測介質，可用氟塑料薄膜粘貼在金屬膜表面上防腐。

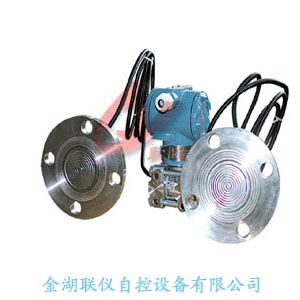

    圖4一5為雙法蘭差壓變送器測量封閉容器液位的示意圖.因上部空間與大氣壓力可能不相等，需要采用兩個法蘭分別將液相和氣相壓力傳至差壓變送器，作為傳感元件的測量頭1(金屬膜盒)，經毛細管3與變送器2的測量室相通。在膜盒、毛細管和測量室所組成的封閉系統(tǒng)內充有硅油，作為傳壓介質，使被測介質不能進人毛細管與變送器，避免了結晶或堵塞.
