變頻調速器在工業生產壓力變送器裝置中的應用

    在工業生產3051壓力變送器的裝置中，許多泵出口的流量均隨工況的改變而頻繁波動。在控制系統中執行器一般采用控制閥，但在工藝流程中，由于調節閥的壓降(約0.02.2.5 MPa左右)占工藝系統壓降的比例較大，從而導致泵的能最在控制閥上的損失亦大，為此，提出變頻調速代替控制閥的設計思想。
    變頻調速器是用正弦PWM脈寬調制電路將1151壓力變送器輸出的4^-20 mA信號轉換為對應頻率的輸出信號，用于交流電機的無級調速，從而通過轉速變化來改變流量。頻率變化范圍寬達2.4^-400 Hz，調速精度可達士0.5%。與控制閥比較，變頻調速器具有不與工藝介質接觸、節能、無腐蝕、無沖蝕等優點，由于電機消耗的功率與轉速的立方成比例，即流量越小，電機轉速越低，消耗功率大幅下降，也就越節能.但其系統較復雜，價格較高，目前性能還不夠穩定.在大、中型電機驅動的泵、壓縮機等流體輸送設備中得到廣泛應用二

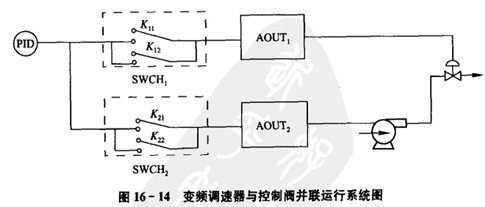

    由于負壓變送器節能，變頻調速器的應用正被工業界重視。目前，變頻調速器主要有兩種使用方式，一種方式是直接使用變頻調速器控制原動機的轉速.另一種方式是變頻調速器和控制閥并存，一般情況下采用變頻調速，異常情況下采用控制閥控制.圖16一14是一個DCS系統應用實例，控制器輸出通過切換塊SWCH，和SWCH:分別與輸出塊AOUT:和AOUT2相連，AOUT，控制控制閥，AOUT2控制變頻調速器。控制閥控制時，AOUT2輸出全信號，

此時，機泵全開，控制器通過控制閥控制流量;變頻調速時，AOUT，輸出全信號，此時控制閥全開，控制器通過變頻調速器控制機泵轉速，調節流量。
    BP800壓力變送器與控制閥變頻調速器調節流量的不同點在于:變頻調速器控制流量時，轉速增大，流量增加，壓頭也增大;而控制閥調節流量時，控制閥開度增大，流量增大，但壓頭減小。
