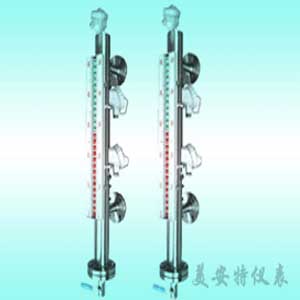

蒸汽夾套型磁翻板液位計

蒸汽夾套型磁翻板液位計的說明

    蒸汽夾套型磁翻板液位計屬多功能融合為一體儀表�？梢苑Q之為防凍型磁翻板液位計,伴熱型磁翻板液位計等,它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，實現遠距離的液位指示、控制記錄。液位計具有隔爆、本質安全防護性能。整機由耐磨材料制成。因此具有耐腐蝕功能。
    按此工部HG/T2742標準命名型號為UHZ系列、HG/T21584標準命名型號為UZ系列。

蒸汽夾套型磁翻板液位計的特點

■結構簡單 安裝方便
■檢測功能齊全
■測量范圍大
■指示新穎 讀數直觀
■耐腐蝕 防爆

蒸汽夾套型磁翻板液位計的技術參數

基本型
■測量范圍：H=0~6000mm內由用戶任意選擇
■指示精度：±10mm

■介質密度：≥0.45g/cm3
■介質粘度：<1ST（10-4m2/s）
■連接法蘭：（1）PN2.5，4.0MPa時，法蘭為JB/T82.2-94，DN25 PN4.0可動凸面法蘭。
          （2）PN6.3，10.0，16.0MPa時法蘭為JB/T82.2-94，DN25固定法蘭。
          （3）PVC材質法蘭JB/T82.1-94，PN1.0MPa，DN32。其它法蘭標準（如HGJ，GB，ANSI等標準）請設計部門和用戶注明。
液位報警器
■輸出形式：常開 常閉開關信號
■工作壽命：>105次
■供電電源：24VDC 220VAC
■觸點容量：220VAC 2A
■報警精度：±5mm
■環境溫度：-40~±60℃

■出線口接頭：內螺紋M20×1.5
■防爆標志：隔爆型dⅡBT4
           本安型ibⅡBT4

本安型敷設電纜的電感、電容量不超過4.2mH、0.13υF
本安型配用安全柵

液位遠傳裝置
■遠傳量程：0~6000mm（任意選用）
■精度：±10mm
■回差：±10mm
■輸出信號：4~20mADC
■額定負載電阻：250η
■供電電源：24VDC
■環境溫度：-40~+60℃
■出線口接頭：內螺紋M20×1.5
■防爆標志：隔爆型dⅡBT4
           本安型ibⅡBT4
蒸汽夾套型磁翻板液位計的結構原理

    液位報警器由磁性浮子材料通過無觸點報警開關，轉換成繼電器觸點輸出，并按液位的給定值動作，從而達到液位控制的目的。報警開關裝在液位所需控制位置，轉換器安裝在控制室內。
    液位遠傳裝置由磁性材料將液位的變化線性地轉換成4~20mA的電流信號，傳給二次儀表實現液位的遠傳、測量、控制和記錄。

液位計由基本型現場指示，液位報警器和液位遠傳裝置三部分組成。
    基本型是按磁性浮子在液體中受到阿基米德定律向上浮力作用和磁鋼同性相斥，異性相吸的原理研制而成。根據上述原理，將液位的線性變化經磁力傳遞給現場指示器，液位為紅色，氣相為白色的。
